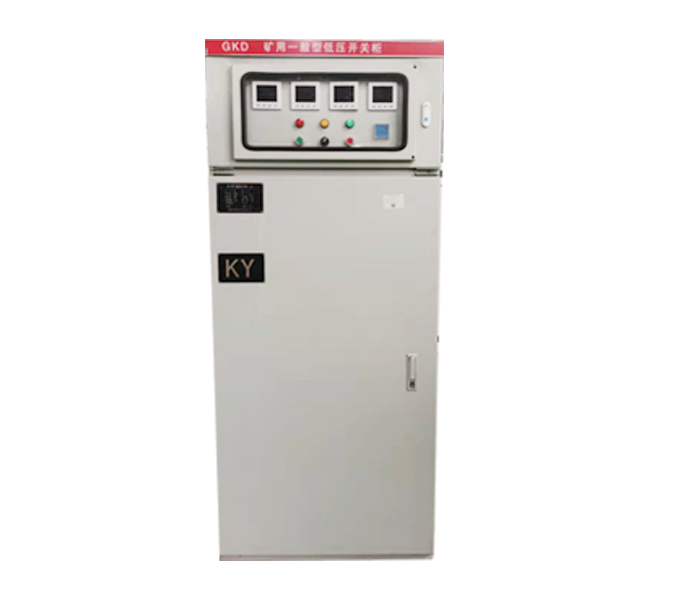

隨著現代技術的進步和電力的廣泛應用，礦山生產也不例外，因此將配備專用的通用礦山開關設備。我們來看一下礦用一般型低壓開關柜的技術要求。
1、兩邊開門，方便維修。
2、入口和出口模式為向上和向下。
3、柜內金屬板全部鍍鋅，外表面酸洗磷化后噴涂靜電粉。柜體焊接2mm厚冷板，柜體顏色為：淺駝色灰。
4、主電路、母線、絕緣體和支撐部件應具有足夠的機械強度，以承受任何故障短路電流的沖擊而不會損壞。
5、低壓開關設備任何載流部件的溫升不得超過相關標準規定的限值。
6、礦用一般型低壓開關柜的鋼板外殼包圍的框架應為剛性、自支撐的獨立結構，垂直安裝在地面上，能夠承受安裝部件的動態和熱穩定性以及短路。同時，開關柜的性能不會受到開關柜安裝和運輸?shù)挠绊憽?/p>
7、低壓開關柜設有通風孔，通風孔設有百葉窗保護。通風孔的設計和布置使斷路器在正常運行或短路時不會噴出電弧或可熔金屬。
8、低壓開關柜內電氣元件、外露帶電導體和端子的電氣距離和爬電距離應符合相關端子板的額定值，不應小于10A和600V，并應配備隔板、標簽帶和端子螺絲。每個端子排都有不少于15%的備用端子。每個端子排都標有數字。礦用一般型低壓開關柜的電流互感器二次導線的橫截面為2、5mm2，所有控制回路導線的橫截面均為1、5mm2，導線兩端有標記，不能擦除，符合接線圖的命名。
所有指示燈應為節能長明燈。礦用一般型低壓開關柜從機柜正面看，綠燈在左邊，紅燈在右邊(或紅在上，綠在下)。紅燈表示“開”；綠燈表示“關”。
綜上所述，礦用一般型低壓開關柜的鋼板外殼的封閉框架應是一個剛性的、自支撐的獨立結構，垂直安裝在地面上，能承受安裝部件和短路引起的動態和熱穩定性。想了解開關柜的朋友可以看看公司主頁。
|
